Kružnice
Kružnice je křivka, jejíž body mají od daného bodu (středu kružnice) konstantní vzdálenost. Tuto vzdálenost nazýváme poloměr kružnice a značíme ho r.
Střed kružnice značíme S, pro zpřesnění popřípadě uvádíme u označení středu název kružnice v podobě dolního indexu. Kružnici obvykle značíme malými písmeny, např. k nebo l. Potom střed kružnice k označíme Sk, ale střed ke kružnici nepatří.

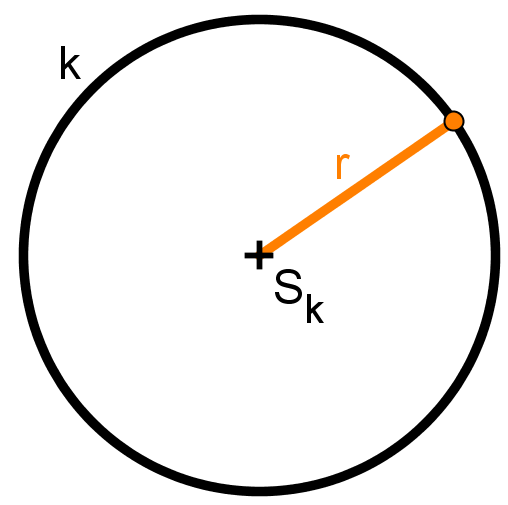

Obr. 1: Značení kružnice
Vzájemná poloha kružnice a přímky
V rovině mohou nastat tři různé vzájemné polohy kružnice k a přímky p. Rozlišujeme je podle toho, jakou vzdálenost v má přímka od středu kružnice a jaký je poloměr r kružnice nebo kolik společných bodů má kružnice s přímkou. Mohou nastat tyto případy:
- v < r, přímka p má s kružnicí k dva různé společné body. Přímku nazýváme sečna.
- v = r, přímka p má s kružnicí pouze jediný společný bod P. Přímku nazveme tečna. Bod P je bod dotyku. Tečna kružnice je kolmá k poloměru sestrojenému v dotykovém bodě.
- v > r, přímka p nemá s kružnicí k žádný společný bod. Přímku nazýváme nesečna.

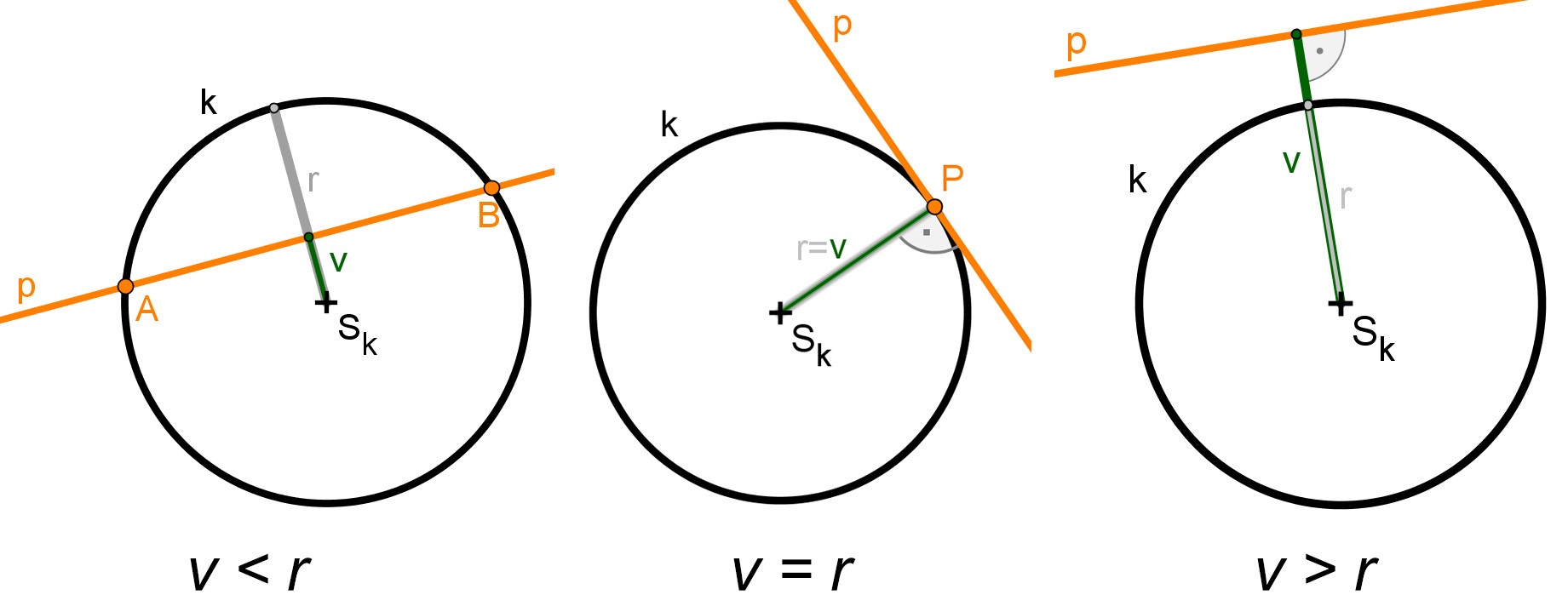

Obr. 2: Sečna, tečna, nesečna
Pozn. Jestliže má přímka p s kružnicí k dva různé společné body, říkáme, že ji v těchto bodech protíná; má-li společný jen jeden bod, pak se jí v tomto bodě dotýká.
Přímka může mít s kružnicí nejvýše dva různé společné body.
Jsou-li A, B dva různé body kružnice k, pak úsečka AB (část sečny) se jmenuje tětiva kružnice. Jestliže střed S kružnice leží na úsečce AB, pak je tato tětiva nejdelší možná a nazýváme ji průměr. Krajní body průměru nazýváme protějšími body kružnice. Velikost průměru značíme zpravidla d a platí d = 2r.
Obr. 3: Tětiva, průměr
Vzájemná poloha dvou kružnic
V rovině mohou nastat různé vzájemné polohy kružnice k(Sk, rk) ke kružnici l(Sl, rl). Rozlišujeme je podle toho, jakou vzdálenost s = |SkSl | mají středy kružnic s = |SkSl |.

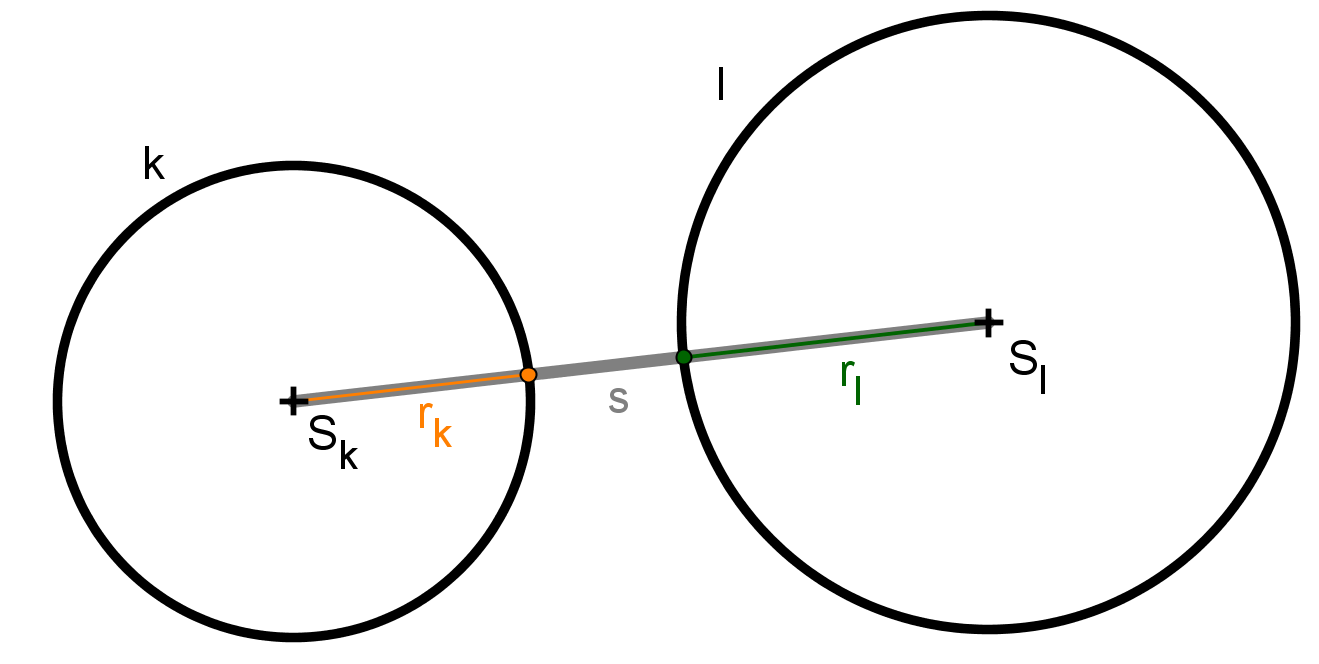

Obr. 4: Značení vzájemné polohy dvou kružnic
- s = 0; kružnice, jejichž středy jsou totožné, tedy Sk ≡ Sl, nazýváme soustředné.
- Jestliže rk ≠ rl, pak tyto kružnice nemají žádný společný bod.
- Jestliže rk = rl, pak tyto kružnice mají nekonečně mnoho společných bodů a jsou totožné.
- s ≠ 0; kružnice, jejichž středy nejsou totožné, tedy Sk ≢ Sl, nazýváme nesoustředné

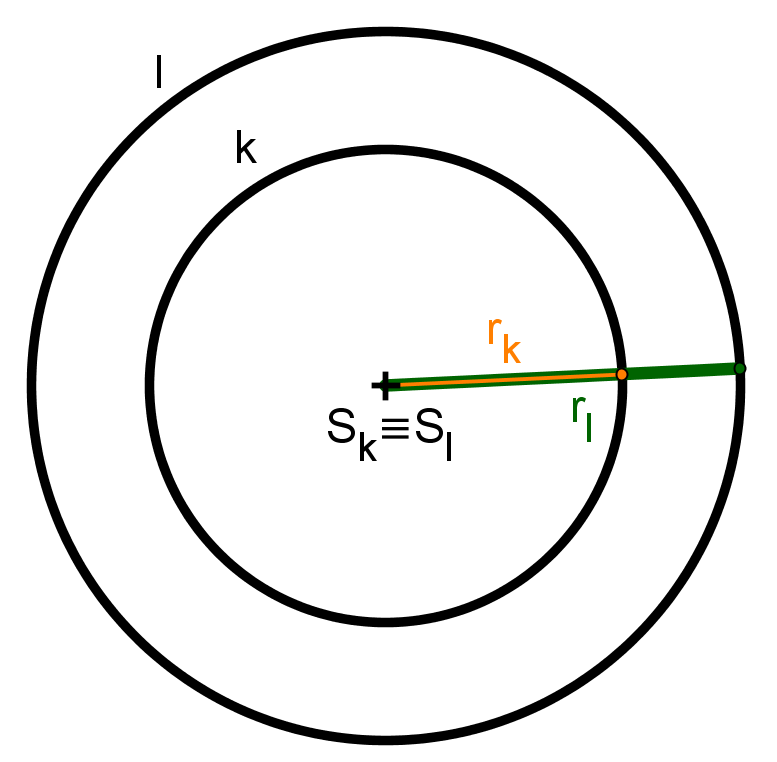

Obr. 5: Soustředné kružnice

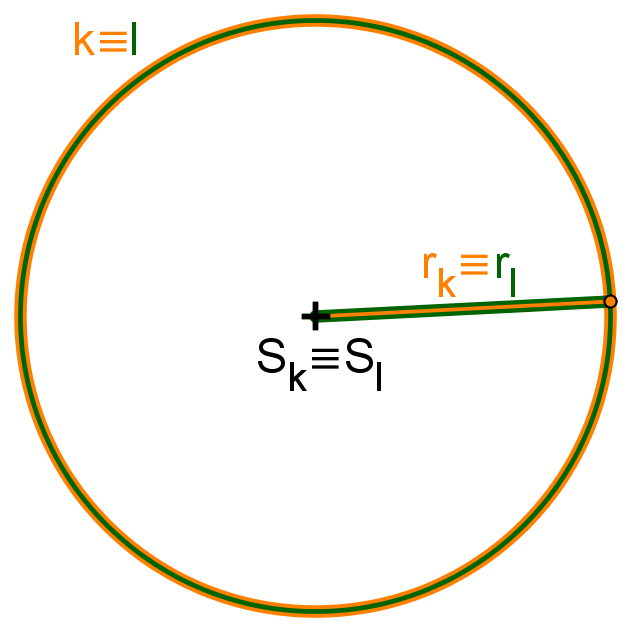

Obr. 6: Totožné kružnice
U nesoustředných kružnic, kde rk ≥ rl, mohou nastat další polohy, z nichž pak vyplývá, kolik mají kružnice společných bodů. Mohou nastat tyto případy:
- kružnice leží „vně sebe“, s > rk + rl – každý bod kružnice k leží vně kružnice l a každý bod kružnice l leží vně kružnice k (tj.kružnice nemají žádný společný bod).
- jedna kružnice leží uvnitř druhé kružnice, 0 < s < |rk - rl| nastane pouze pokud rk ≠ rl – na obr. 8 viz pro rk > rl, tj. všechny body kružnice l leží uvnitř kružnice k a všechny body kružnice k leží vně kružnice l (kružnice nemají tedy žádný společný bod).
- kružnice se dotýkají vně (mají vnější dotyk pro s = rk + rl) – když mají společný jediný bod T, který leží na úsečce SkSl, kdežto ostatní body kružnice k leží vně kružnice l a ostatní body kružnice l leží vně kružnice k
- kružnice l se dotýká kružnice k zevnitř (kružnice mají vnitřní/vnější dotyk pro s = |rk - rl|), tento případ nastane pouze pokud rk ≠ rl – tj. tehdy, když mají společný jediný bod T, který leží na prodloužení úsečky SkSl, přičemž ostatní body kružnice l leží uvnitř kružnice k.
- kružnice se protínají, |rk - rl| < s < rk + rl, když mají dva různé společné body, tj. průsečíky A, B. Přímka AB se nazývá společná sečna obou kružnic.

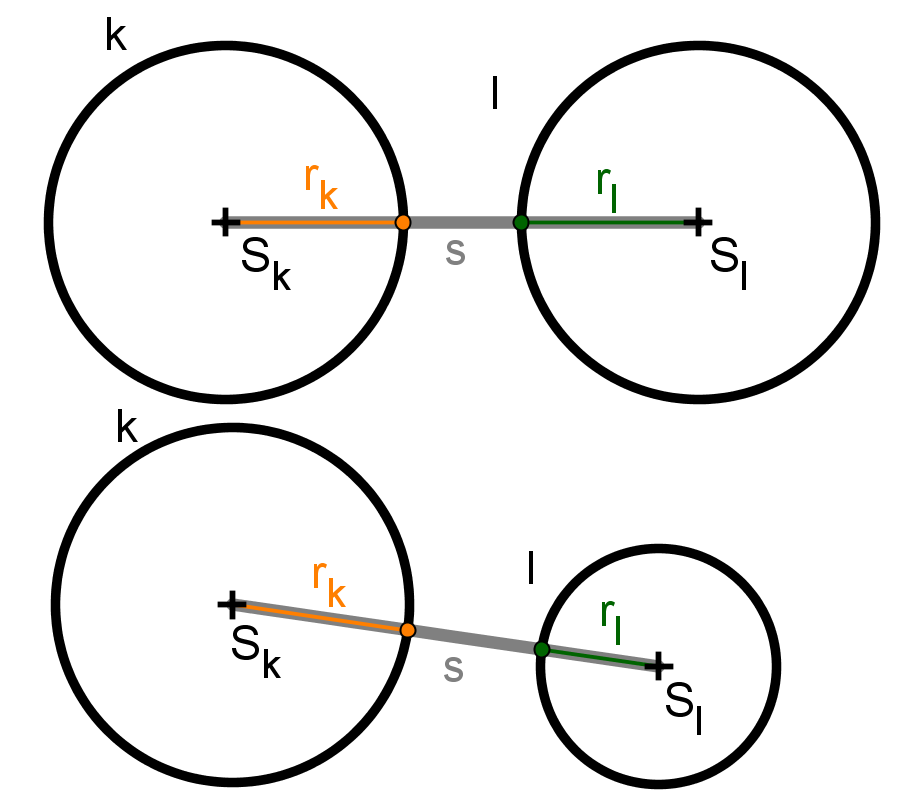

Obr. 7: Nesoustředné kružnice – vně sebe

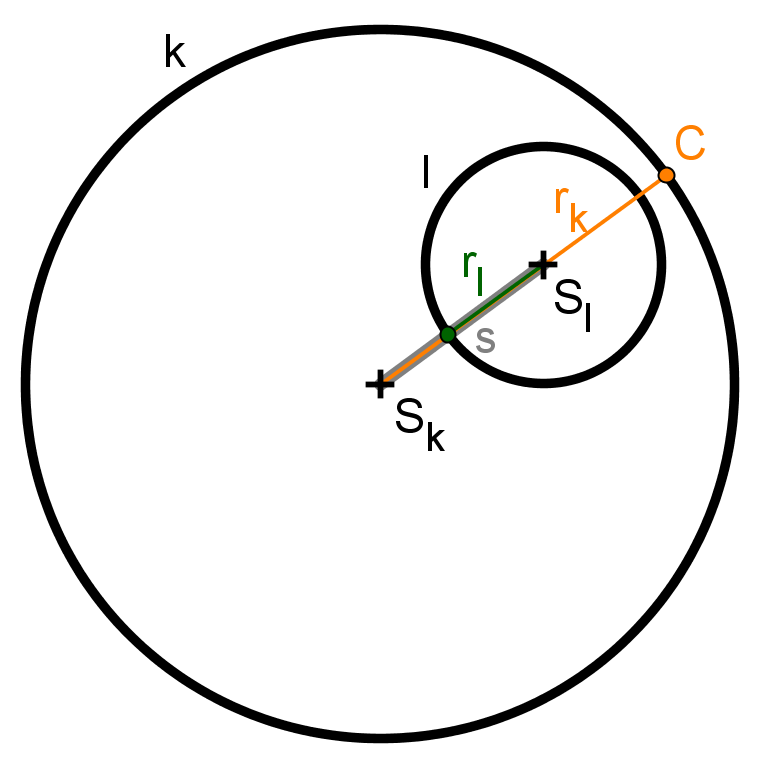

Obr. 8: Nesoustředné kružnice – jedna uvnitř druhé

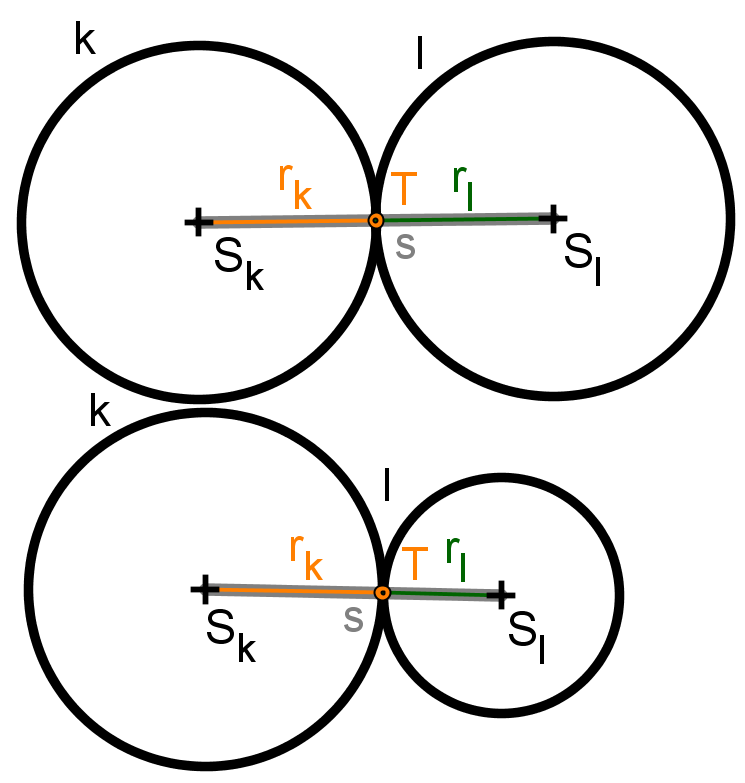

Obr. 9: Nesoustředné kružnice – vnější dotyk

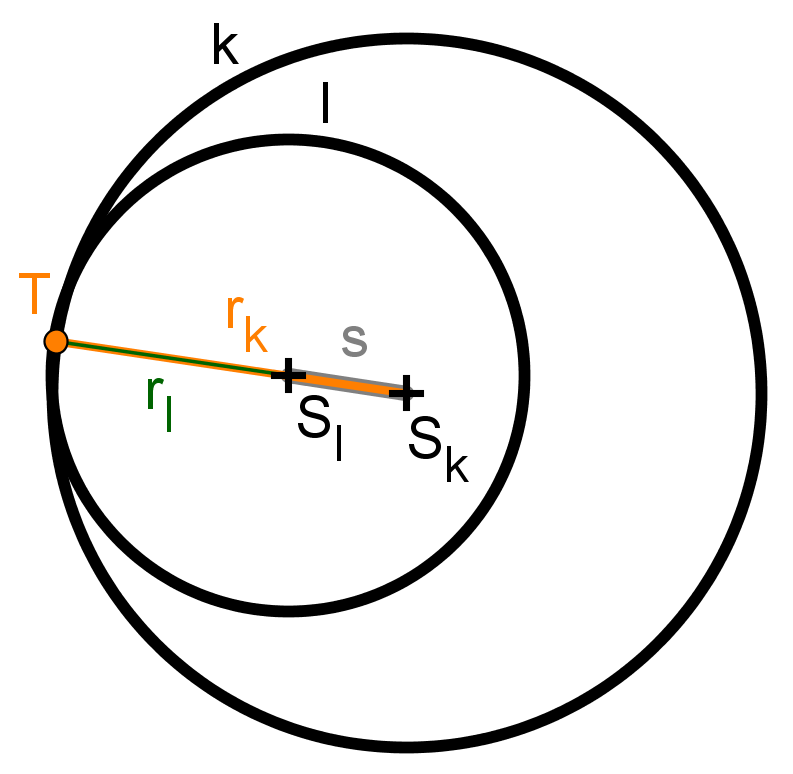

Obr. 10: Nesoustředné kružnice – vnitřní/vnější dotyk

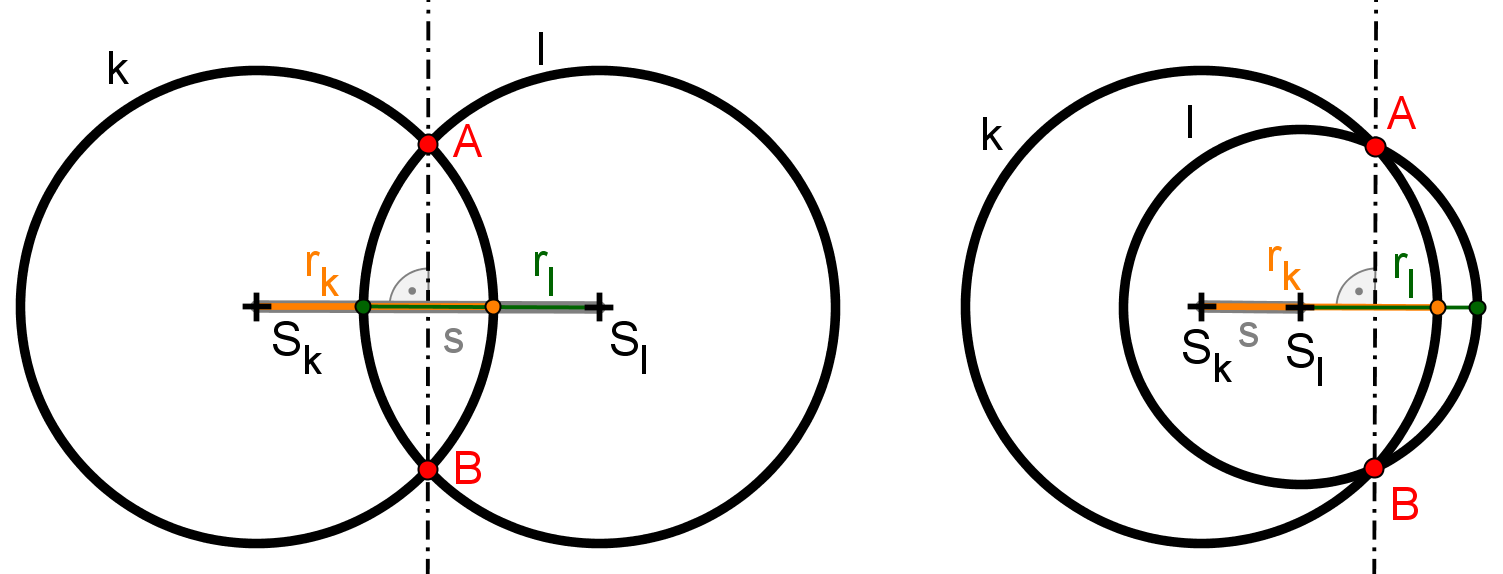

Obr. 11: Nesoustředné kružnice – protnutí
Pozn. Bod dotyku je bod, ve kterém se dvě kružnice dotýkají. Průsečík je bod, ve kterém se dvě kružnice protínají. Dvě kružnice mohou mít nejvýše dva různé společné body.
